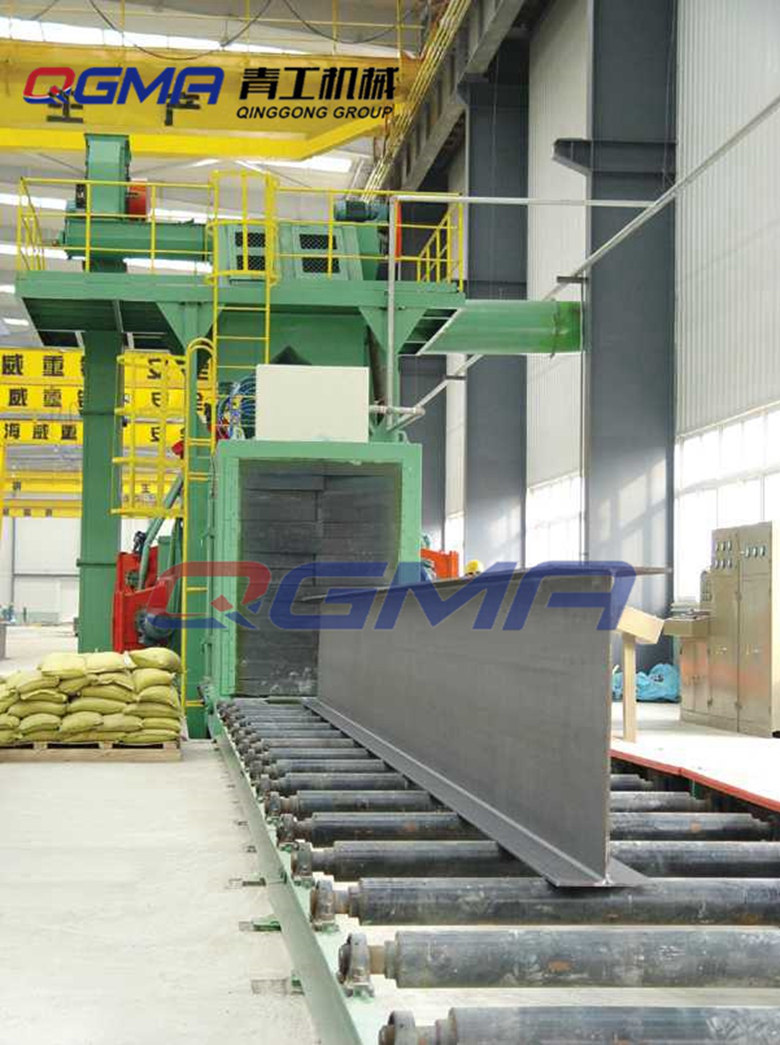

型钢抛丸机又叫做钢结构辊道式抛丸清理机,在清理历程中由电器控制可调速的输送辊道将钢结构件或钢材送进清理机室体内抛射区,其周身各面受到来自差别坐标方位的强力密集弹丸攻击与磨擦,使之其上的氧化皮、锈层及其污物迅速脱落,钢材外貌就获得一定粗糙度的光洁外貌,在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘经吹扫装置吹扫,撒落下来的丸尘混淆物由接纳螺旋输送到室体漏斗、纵横向螺旋输送机搜集于提升机下部,再提升到机械上部的疏散器里,疏散后的纯净弹丸落入疏散器料斗稚褛,供抛丸循环使用。抛丸清理中爆发灰尘,由抽风管送向除尘系统,净化处理后的净气排放到大气中,颗粒状灰尘被捕获收集。
应用规模
对种种钢质料,如钢板,钢材,钢梁,型钢,钢管和铸钢件等以一种连续通过方法进行除氧化皮、清理和预处理。
型 号 |
QH6910卧式通过式抛丸机 |
QH6918卧式通过式抛丸机 |
QH6925卧式通过式抛丸机 |
开口 尺寸 |
1000×600 |
1800×800 |
2500×1000 |
辊道 驱动 |
1.5kw×2台 |
2.2kw×2台 |
3kw×2台 |
抛丸器 |
|
|
|
抛丸器功率 |
7.5kw×4台 |
1 1kw×4台 |
1 5kw×8台 |
抛 丸 量 |
150kg×4台 |
200kg×4台 |
250kg×8台 |
抛丸 速度 |
80m/s |
100m/s |
120m/s |
提升机 |
|
|
|
提升机功率 |
3kw×1台 |
5.5kw×1台 |
7.5kw×1台 |
提 升 量 |
36T/h |
48T/h |
120T/h |
提升 速度 |
9.6m/s |
9.6m/s |
9.6m/s |
疏散器 |
|
|
|
分 离 器 |
36T/h |
48T/h |
120T/h |
风 速 |
4-6m/s |
4-6m/s |
4-6m/s |
螺旋 输送 |
18T/h |
24T/h |
30T/h |
螺旋 功率 |
2.2kw |
2.2kw |
2.2kw |
横向螺旋 |
|
|
|
螺旋 输送 |
36T/h |
48T/h |
120T/h |
螺旋 功率 |
2.2kw |
2.2kw |
2.2kw |
纵向螺旋 |
|
|
|
螺旋 输送 |
36T/h |
48T/h |
120T/h |
螺旋 功率 |
3kw |
3kw |
4kw |
环保除尘 |
|
|
|
脉冲 除尘 |
7.5kw |
11kw |
15kw |
除尘 风量 |
9000?/h |
15000?/h |
19000?/h |
滤芯 数量 |
36根 |
60根 |
81根 |
装机总功率 |
50.9kw |
72.3KW |
156.9kw |
型 号 |
QH6910立式通过式抛丸机 |
QH6915立式通过式抛丸机 |
QH6920立式通过式抛丸机 |
开口 尺寸 |
1000×1500 |
1500×2000 |
2000×2500 |
辊道 驱动 |
2.2kw×2台 |
3kw×2台 |
4kw×2台 |
抛丸器 |
|
|
|
抛丸器功率 |
7.5kw×8台 |
1 1kw×8台 |
1 1kw×12台 |
抛 丸 量 |
150kg×8台 |
200kg×8台 |
200kg×12台 |
抛丸 速度 |
80m/s |
100m/s |
100m/s |
提升机 |
|
|
|
提升机功率 |
5.5kw×1台 |
5.5kw×1台 |
7.5kw×1台 |
提 升 量 |
72T/h |
96T/h |
144T/h |
提升 速度 |
9.6m/s |
9.6m/s |
9.6m/s |
疏散器 |
|
|
|
分 离 器 |
72T/h |
96T/h |
144T/h |
风 速 |
4-6m/s |
4-6m/s |
4-6m/s |
螺旋 输送 |
72T/h |
96T/h |
144T/h |
螺旋 功率 |
2.2kw |
2.2kw |
2.2kw |
横向螺旋 |
|
|
|
螺旋 输送 |
72T/h |
96T/h |
144T/h |
螺旋 功率 |
2.2kw |
2.2kw |
2.2kw |
纵向螺旋 |
|
|
|
螺旋 输送 |
72T/h |
96T/h |
144T/h |
螺旋 功率 |
3kw |
3kw |
4kw |
环保除尘 |
|
|
|
脉冲 除尘 |
7.5kw |
11kw |
15kw |
除尘 风量 |
9000?/h |
15000?/h |
19000?/h |
滤芯 数量 |
36根 |
60根 |
81根 |
装机总功率 |
82.6kw |
117.9KW |
170.9kw |
