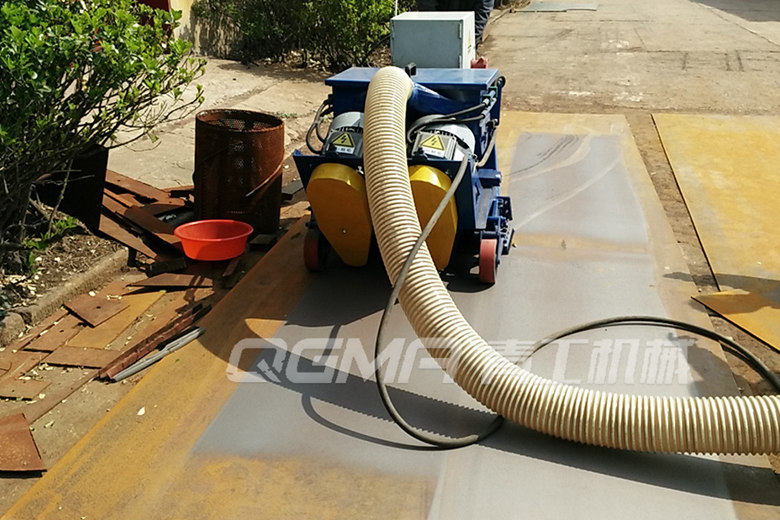

移动钢板除锈抛丸机

产品简介

路面抛丸机是通过机械的要领把丸料以很高的速度和一定的角度抛射到事情外貌上的一种机械,让丸料攻击路面的外貌,使路面的外貌粗糙并去除残留物的效果,同时除尘器爆发的负压会将丸料和清理下的杂质粉尘等接纳经过气流清洗后,完好的丸料会自动循环使用,而杂质和粉尘也会落入收尘箱中 。

应用规模

应用于混凝土抛丸、桥梁抛丸、钢板抛丸、钢箱梁桥抛丸、高速铁路抛丸、机场跑道除胶、高速公路及机场增大摩擦面积、船舶抛丸、防水施工抛丸、工业地坪抛丸、公路标记线清理、大型石油蕴藏罐等、大型军舰及船舶夹板抛丸提高附着力

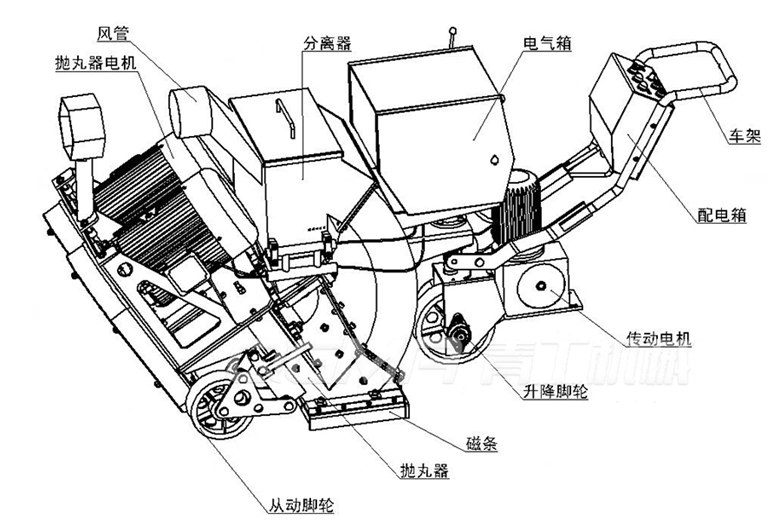

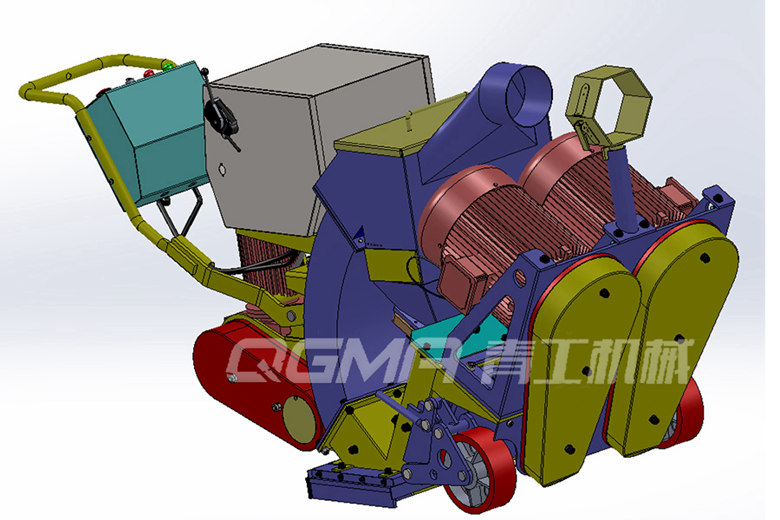

移动钢板除锈机主要组成部件

1、 抛丸器
      抛丸器是抛丸机的焦点部件,主要由分丸轮、定向套、叶片、叶轮组成 。电动机发动主轴使分丸轮高速旋转,分丸轮的前部与进丸管相连,弹丸由进丸管进入分丸轮的空腔中,在离心力的作用下,分丸轮中的弹丸获得了一定的速度,由分丸轮开口进入定向套,再由定向套的开口抛向高速旋转的叶片,定向套的开口决定了丸料的抛打偏向 。弹丸随着叶片继续运动,*(此字广告法禁止泛起)后从叶片边沿抛出,抛打待处理外貌 。

2、接纳疏散装置
      接纳疏散装置由回丸管、疏散室和储料斗组成 。单抛头抛丸机,为使结构简单紧凑,接纳了风选疏散室,并在疏散室与储料斗之问设有网隔筛 。弹丸由抛丸头抛出,抛打被处理外貌后,进入回丸管,经回丸管抵达疏散室,体积突然增大,从而导致气压减小,风速降低,由于弹丸的比重较大,所以此时受重力的影响较大,水平移动速度减小,具有下落的趋势,进入下一次循环;网格筛可避免较大的杂质进入抛丸轮;灰尘通过风选疏散出来,进入除尘系
统 。该接纳疏散装置,结构简单,疏散效果较好,从而包管了良好的抛打质量,提高了易损件的寿命 。


3、除尘系统
      除尘系统是由疏散器到除尘器的连接管道、离心式高压风机、滤筒除尘器等组成 。抛丸机事情时爆发的含尘气体,经过连接管道进入除尘器,由除尘器过滤后,再经离心式高压风机排出,风机风量通过盘算确定,并通过蝶阀进行风量调理,确;页窘牖页臼占 。

4、电控系统
      电控系统接纳PLC控制,即可白动操作,也可手动操作,可进行故障诊断和报警 。行走系统用于控制抛丸机的行走路线和速度 。

移动钢板除锈机用途:

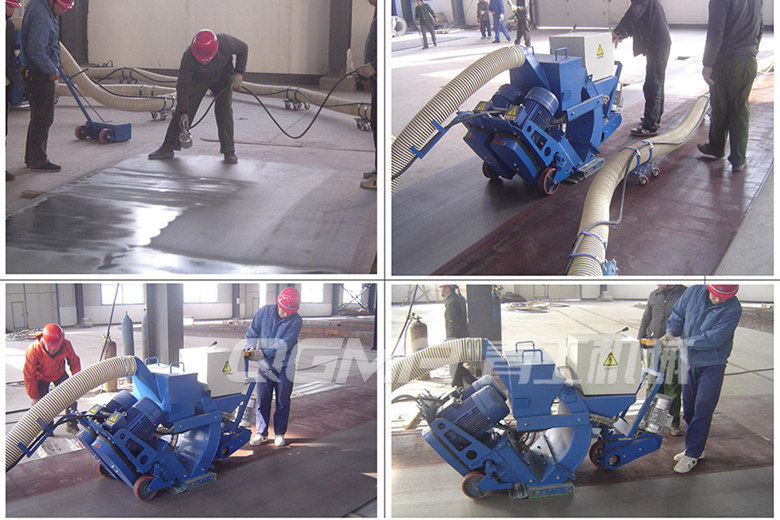

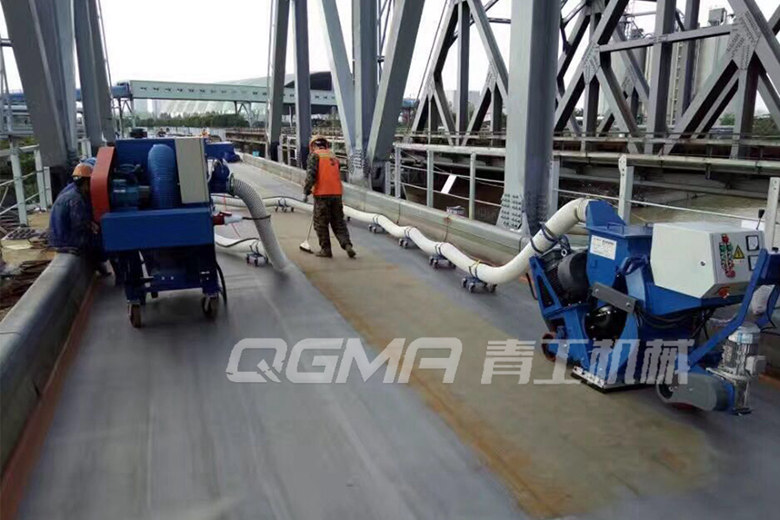

清理钢板外貌,船舶甲板,钢箱梁桥梁甲板,石油钻井平台 。
用移动抛丸机可对船舶甲板,钢箱梁桥梁甲板,石油钻井平台,化工油罐,船舶内外貌及钢板外貌进行去除氧化皮,除锈和粗化处理,其粗糙品级为Sa2.5-3.0级,充分满足了防腐涂装或是重防腐涂装的前处理要求 。

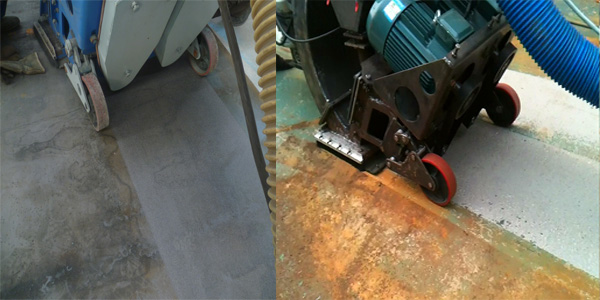

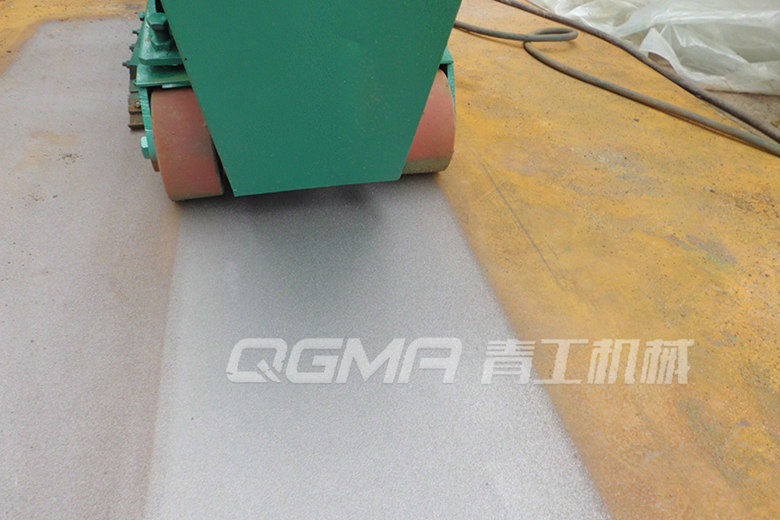

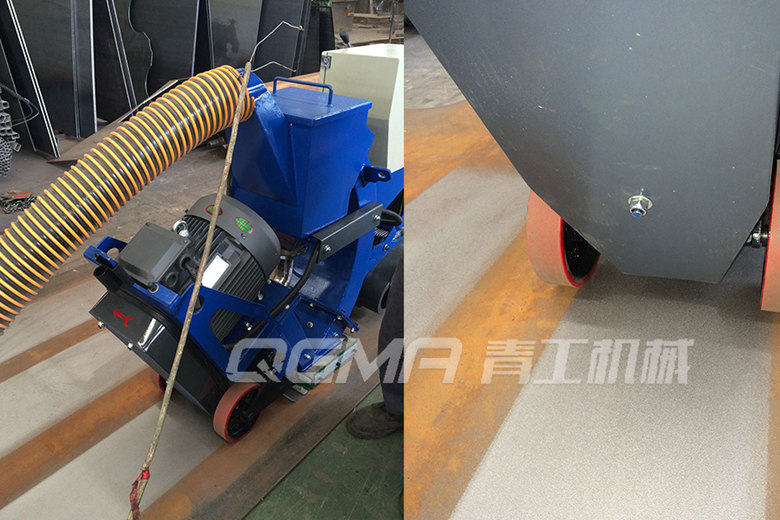

移动抛丸机钢板除锈效果

突出优势

  • 可移动式,便当使用;
  • 性价比高;
  • 自带除尘系统;
  • 配套管道20米;
  • 配套电缆23米;
  • 配套平板小车1个;
  • 清理速度快;

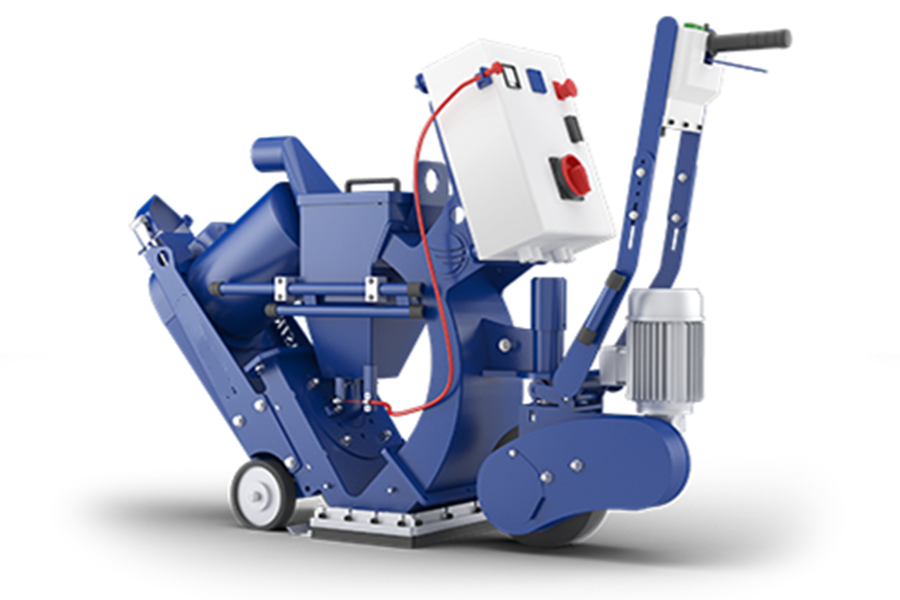

路面抛丸机

清理机前后比照

VS
抛丸前
路面抛丸机清理机前
抛丸后
路面抛丸机清理机后

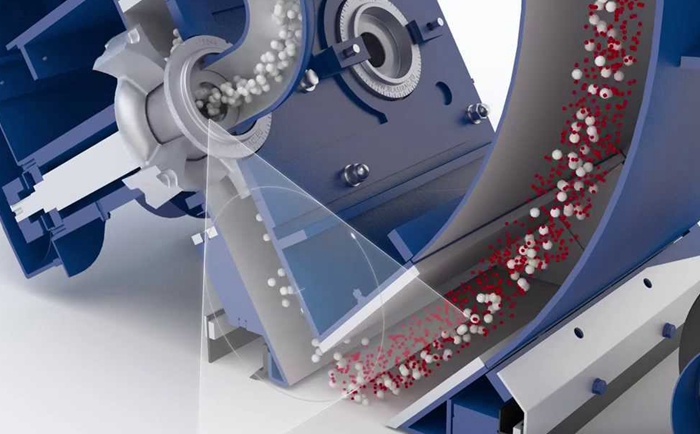

事情原理

路面抛丸机事情原理
路面抛丸机是利用电机驱动的抛丸轮在高速旋转历程中爆发离心力和风力,一定颗粒度的弹丸流入进丸管 时(可以控制弹丸的流量)便被加速带入高速回转的分丸轮中,在离心力的作用下,弹丸由分丸轮窗口抛出进入定向套,再经由定向套窗口(控制丸料的抛打偏向)抛出,由高速回转的叶片拾起,并沿叶片之长度偏向不绝加速运动直至抛出,抛出的弹丸形成一定的扇型流束,攻击事情平面起着清理强化的作用 。然后弹丸和灰尘、杂质一起经过反弹室来到储料斗的上方 。大功率的除尘器通过储料斗上方的疏散装置将丸料和灰尘疏散,丸料进入储料斗继续循环使用,灰尘则通过连接管进入除尘器 。当灰尘进入除尘器后,通过滤芯的疏散,停留在储灰斗中和滤芯的外貌 。自动反吹除尘器可以通过压缩机提供的反吹空气自动间隔清理每一个滤芯 。最后在机械内部通过配套吸尘器的气流清洗,将丸料和清理下来的杂质划分接纳,并且使丸料可以再次利用 。抛丸机配有除尘器,可做到无尘无污染施工,既提高了效率,又;で榭 。

路面抛丸机参数介绍

路面抛丸机参数+配置表

序号 名称 路面抛丸机 路面抛丸机 路面抛丸机 路面抛丸机 路面抛丸机
1 型号 QGLM-270 QGLM-350 QGLM-550 QGLM-850 QGLM-1000
2 外形尺寸 长:1950mm,宽:450mm,高:1200mm 长:1950mm,宽:550mm,高:1200mm 长:1950mm,宽:720mm,高:1200mm 长:1950mm,宽:1020mm,高:1200mm 长:1950mm,宽:1170mm,高:1200mm
3 抛丸清理幅度 270mm 350mm 550mm 850mm 1000mm
4 抛丸器功率 11kw 15kw 2*11kw 2*15kw 2*18.5kw
5 行走电机 0.75kw 0.75kw 1.1kw 1.5kw 2.2kw
6 除尘风机 4kw 4kw 4kw 7.5kw 7.5kw
7 抛丸轮直径 200mm 200mm 200mm 200mm 200mm
8 反吹电机 3K 3K 3K 4Kw 4Kw
9 行走速度 0.5-20m/min 0.5-20m/min 0.5-20m/min 0.5-20m/min 0.5-20m/min
10 除尘器接管直径 120mm 120mm 150mm 200mm 200mm
11 建议钢丸的直径 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm 1.0-1.5mm
12 钢丸消耗 100g/㎡ 100g/㎡ 100g/㎡ 100g/㎡ 100g/㎡
13 配套除尘器 五芯自动反吹吸尘器 五芯自动反吹吸尘器 八芯自动反吹吸尘器 十一芯自动反吹吸尘器 十四芯自动反吹吸尘器
14 机械重量 约580kg 约700kg 约1100kg 约1300kg 约1600kg
15 清理效率 清理混凝土效率≥2.7㎡/min;清理混铁板效率≥1.5㎡/min 清理混凝土效率≥3.5㎡/min;清理混铁板效率≥1.8㎡/min 清理混凝土效率≥5.5㎡/min;清理混铁板效率≥2.8㎡/min 清理混凝土效率≥8.5㎡/min;清理混铁板效率≥4.3㎡/min 清理混凝土效率≥10㎡/min;清理混铁板效率≥5㎡/min
