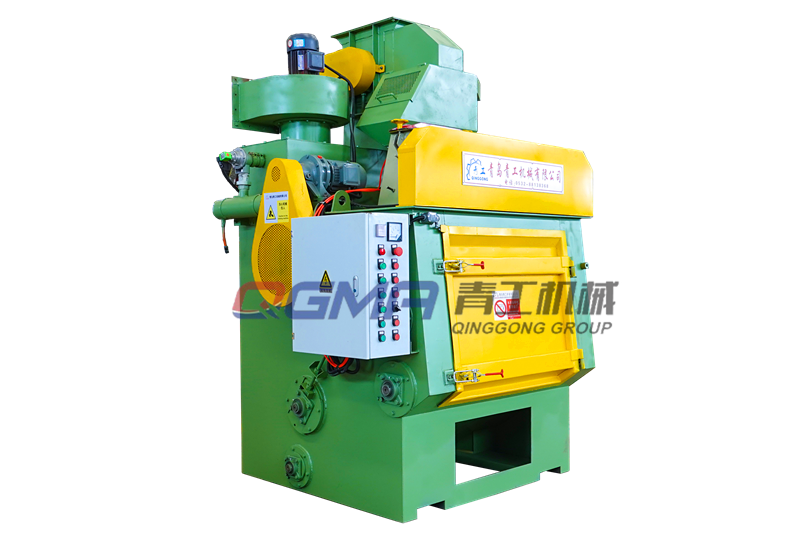

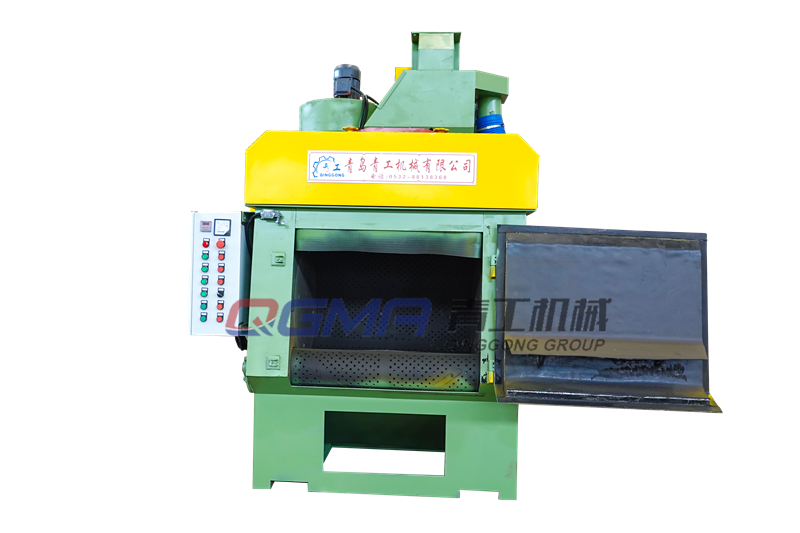

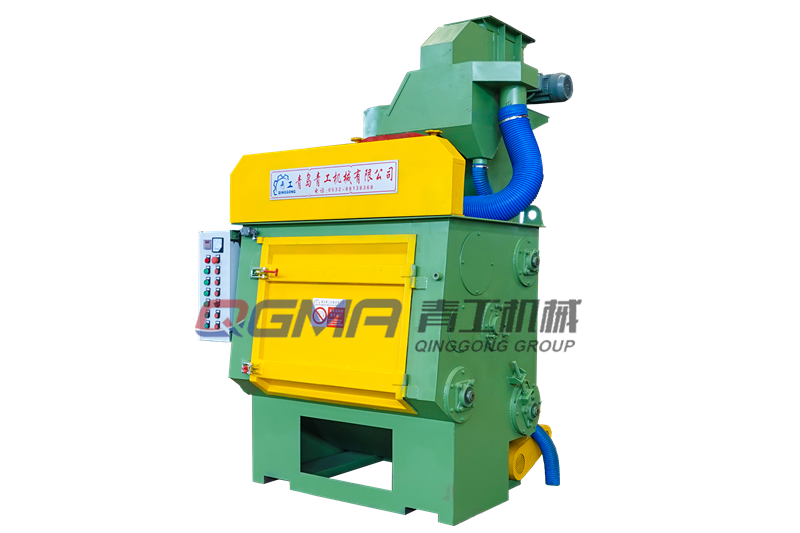

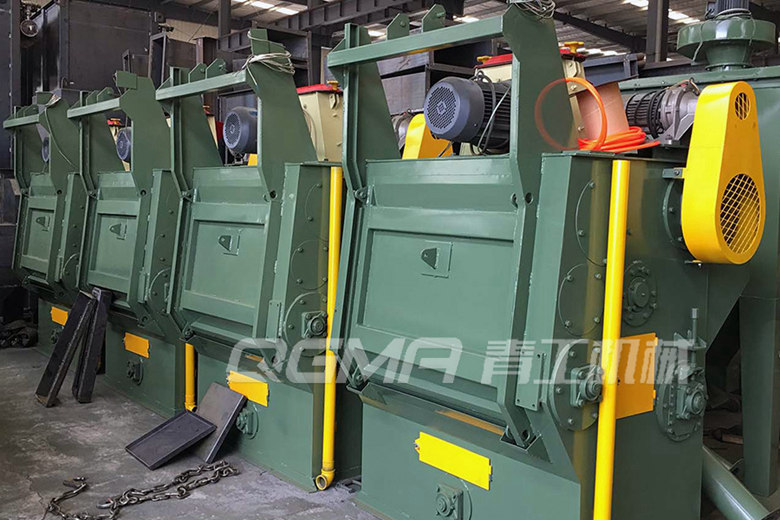

QG326履带式抛丸机

产品简介

尊龙凯时人生就是搏机械履带式抛丸机用橡胶履带形成的凹腔作为工件承载体。事情时,履带转动,发动凹腔内的工件翻腾,因此零件的内外外貌均能获得较好的清理效果。该种机型分为手动和自动装卸料方法,最适合于大批量小型零件的抛丸清理。由于接纳橡胶履带,减轻了工件与履带的撞击和划痕,并且占地面积小,操作极为便当,从而为众多厂家接纳。

应用规模

适用于小型铸件、锻件、冲压件、弹簧等零件及热处理车间清理薄壁、怕碰撞零件外貌的粘沙,氧化皮等附着物,也可用于一些零件外貌强化处理。(不可直接清理高温件,细长油坊,带有毛刺、飞边件,不然易损履带)

QG326履带式抛丸机是我公司生产的专门针对小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化,特别适用于不怕碰撞的零件的清理及强化的抛丸机

Type

设备型号

QG326

Productivity(t/h)

生产效率

0.6-1.2

Max volume charge (m3)

*(此字广告法禁止泛起)大容积量

0.15

Max advised load (kg)

*(此字广告法禁止泛起)大装载量

200

Drum diameter (mm)

端盘直径

650

Wheels

抛丸器数量

1

Wheel power (kW)

抛丸器功率

Power consumption(KW)

总功率                              12.6

7.5

突出优势

  • 接纳耐磨橡胶履带+锰钢护板;
  • 接纳环保的滤筒除尘系统;
  • 接纳碎丸料风选疏散系统;
  • 接纳高性能抛丸器:高清洁性能,低磨料损耗;
  • 接纳钢丸流量自动控制系统;
  • 可选自动上料+自动下料机构;
  • 风选分选系统;

清理机前后比照

VS
履带式抛丸机清理前的工件
履带式抛丸机清理机前
履带式抛丸机清理后的工件
履带式抛丸机清理机后

事情原理


履带式抛丸机事情原理

履带式抛丸机是高强度耐磨橡履带或锰钢履带装载工件。它利用高速回转的叶轮,将弹丸抛向室体内的工件上,抵达清理的目的。它适适用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化,特别适用于不怕碰撞的零件的清理及强化。 履带式抛丸机用橡胶履带形成的凹腔作为工件承载体。事情时,履带转动,发动凹腔内的工件翻腾,因此零件的内外外貌均能获得较好的清理效果。该种机型分为手动和自 动装卸料方法,最适合于大批量小型零件的抛丸清理。由于接纳橡胶履带,减轻了工件与履带的撞击和划痕,并且占地面积小,操作极为便当,从而为众多厂家采 用。目前该机型有Q326,Q3210等。

强化抛丸机就是针对金属外貌处理的一种设备,抛丸强化是一种为提高蒙受交变应力的部件的疲劳强度而专门设计的工艺。利用高速抛射的弹丸流对金属外貌的攻击而使外貌爆发循环塑性应变层,由此导致金属表层的显微组织爆发有利的变革并使表层引入剩余压应力场。从而提高金属的疲劳断裂和应力腐化断裂抗力,抵达提高产品的可靠性和耐久性。


产品描述

抛丸器

1抛丸器

1. 高性能抛丸器:高清洁性能,低磨料损耗

2. 优点:抛丸器壳体内衬有弧形多层迷宫式密封护板,热区厚度抵达70mm,密封效果极佳,抛射出的弹丸漫衍均匀,扩大了弹丸漫衍区。并内部带有磨料运动轨迹调理设计,提高抛丸效率,减少自磨损;

3. 效能:海内其他厂家的抛丸器为平腔式分丸结构在弹丸进入时,会形成涡流,约20%的弹丸不会被射出,利用率仅为80%。我公司KT系列抛丸器特有的涡轮式分丸结构,使弹丸进入抛丸器内进入分丸轮不会形成涡流,弹丸利用率提高至99%。提高效率30%

4. 电机 :海内知名品牌或西门子(可。

5. 质料 :叶轮接纳40CrMnMo质料渗碳淬火,叶片及防护板选用高铬特种耐磨铸铁制成,热处理后外貌硬度HRC60-65,有高效的耐磨性及使用寿命;所有高速旋转的叶片通过天平秤重配对,包管叶片之间重量差小于3克,以包管平衡。

流量阀

2流量阀

1. 半自动流量控制系统,用于控制进入抛丸器的丸料流量,通过手动调理钢丸流量

2. 全密封的结构设计,带可锁定的检查开口,配有二个轴承。

3. 每个流量阀门上端,各装有一个手动截止阀,如果需要维修流量阀时,可以关闭,用以关闭从料仓流下的丸料,便当维护。

履带室体
3抛丸室体

1. 抛射原理:抛丸室体及抛丸器均通过3D及动态仿真设计,抛丸器抛射偏向与钢材(工件)行进偏向成合适角度,以爆发最佳攻击效果,并避免弹丸空抛,影响清理效果,做大限度发挥设备效能。

2. 清理室主抛射区接纳360°高强度锰钢护板防护,此护板具有很高的攻击韧性及较高的使用寿命(正常使用10年),能充分利用弹丸的反射动能,继续有效地击打被清理工件外貌,利于提高清理质量及清理效率。

3. 高密封性:顶部上的吊钩轨道处装有三层密封板,包管吊钩运转顺畅的同时可避免磨料溢出,包管宁静、降低噪音

履带上下料

4液压自动上下料系统


1. 抛丸室结构紧凑,密闭设计,包管抛丸不溅钢。

2. 主机门接纳双开门结构,由气缸驱动开闭,门内侧面护有锰钢护板,确保足够的强度和耐磨性。门体接纳双层唇形密封结构,门关闭时与主机面紧紧贴合,确保无丸料无粉尘泄漏。

3.?一套自动下料机构,抛丸室内抛好的工件从抛丸室反转出来,落入自动下料机构上,再由振动装置将零件输送至收料框内。

4.?下料机构上装置有防摔减振橡胶垫,可有效避免零件与减震板之间的相互撞击,起到很好的防护作用。


电控箱

5电控箱

1. 接纳西门子PLC和触摸屏

2. 接纳台达或者BEST变频器

3. 接纳正泰或者施耐德品牌低压电气元件

4. 接纳抛丸时间控制器

5. 接纳亚德客气动元件

6. 接纳流量检测电流表

7. 1彰魅照明灯

8. 1套专用恒温空调(可选配)

橡胶履带式抛丸机参数

Type

设备型号

QG326

QG3210

QG3220

Productivity(t/h)

生产效率

0.6-1.2

1.5-2.5

3-5

Max volume charge (dm3)

最大容积量

150

300

400

Max advised load (kg)

最大装载量

200

600

800

Drum diameter (mm)

端盘直径

650

1000

1000

Wheels

抛丸器数量

1

1

1(2)

Wheel power (kW)

抛丸器功率

7.5

11/15

11/15 (2x11)

钢履带式抛丸机参数

MACHINE TYPE

设备型号

G-150

G-250-1

G-450-1

G-750-2

G-1100-2

G-2000-2

Charging volume (l)

容积量

150

250

500

750

1100

2000

Max. recommended charging weight (kg)

装机容量KG

300

500

1000

1500

2500

5000

Max. recommended piece weight (kg)

单件重量KG

15

100

200

250

400

1000

Width of shotblasting chamber (mm)

抛丸室宽度mm

850

1100

1100

1200

1700

2400

Diameter of drum (mm)

端盘直径mm

750

910

1200

1600

1450

1650

Total installed power (kW)

总功率KW

18.3

22.5

24

38

55

120

Diameter of throwing wheel (mm)

叶轮直径

380

380

380

380

380

506

Power of abrasive throwing wheels (kW)

抛丸器功率

7.5

15

18.5

2 x 18,5

2 x 22

2 x 45

Air requirements (m3 / h)

除尘风量

2000

4500

5500

9600

12000

18000
